Precyzyjne stalowe wałki prowadzące
|
Opis produktu:BRODA® Precyzyjne wałki prowadzące stosowane głównie jako wałki prowadzące do liniowych łożysk kulkowych oraz prowadnic ślizgowych pracujących pod wysokim obciążeniem. To hartowane powierzchniowo oraz szlifowane wałki stalowe o standardowej tolerancji h6. |
Materiały |
| Cf 53 | 1.1213 | o twardości powierzchniowej
62 ± 2 HRC. Wysoka odporność na ścieranie/zużycie. Nadaje się szczególnie do zastosowania jako elementy prowadnic liniowych, a także jako kolumny prowadzące i dźwigary w połączeniu z prowadnicami ślizgowymi. Nieodporne na korozję. |
| X46Cr13 | 1.4034 | odporne na korozję. Twardość powierzchniowa 53 - 57 HRC. |
| X90CrMoV18 | 1.4112 | odporne na korozję. Twardość powierzchniowa 53 - 57 HRC. |
| Cf 53 | 1.1213 | z powłoką chromu twardego o grubości około 10 µm. Zabezpieczone przed korozją. |
| 100 Cr6 | 1.3505 | wały puste ze stali łożyskowej o twardości powierzchniowej 62 ± 2 HRC. Nieodporne na korozję. |
Długości standardowe
| Długości standardowe: | Średnica 5-10 mm, długość 4-5m |
| Średnica 12-80 mm, długość 6 m. |
Długości indywidualne

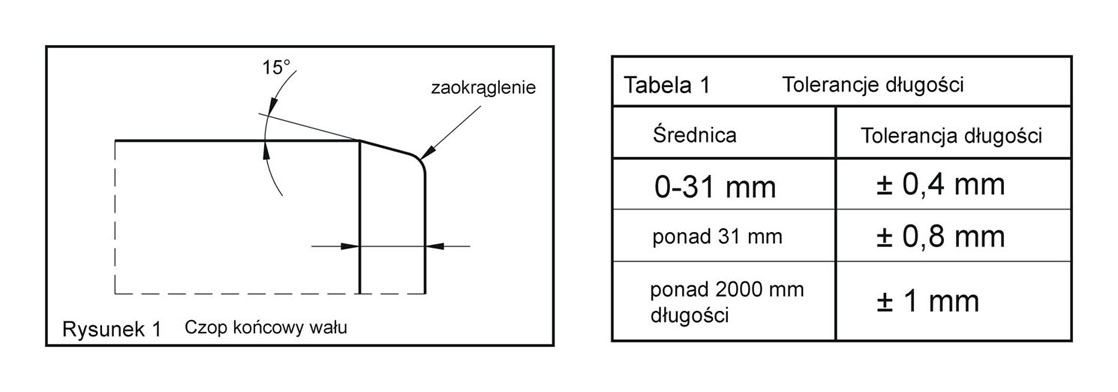

Tolerancje długości wałów przyciętych na określoną długość
patrz tabela 1
Wałki obrobione |
Wałki obrobione wg. rysunku lub szkicu klienta albo wg. dokładnego opisu z podaniem wymiarów.

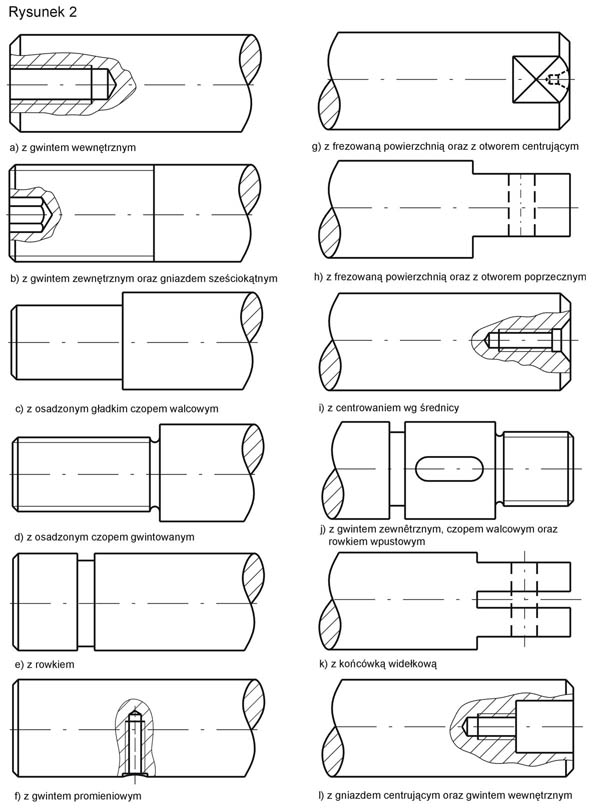

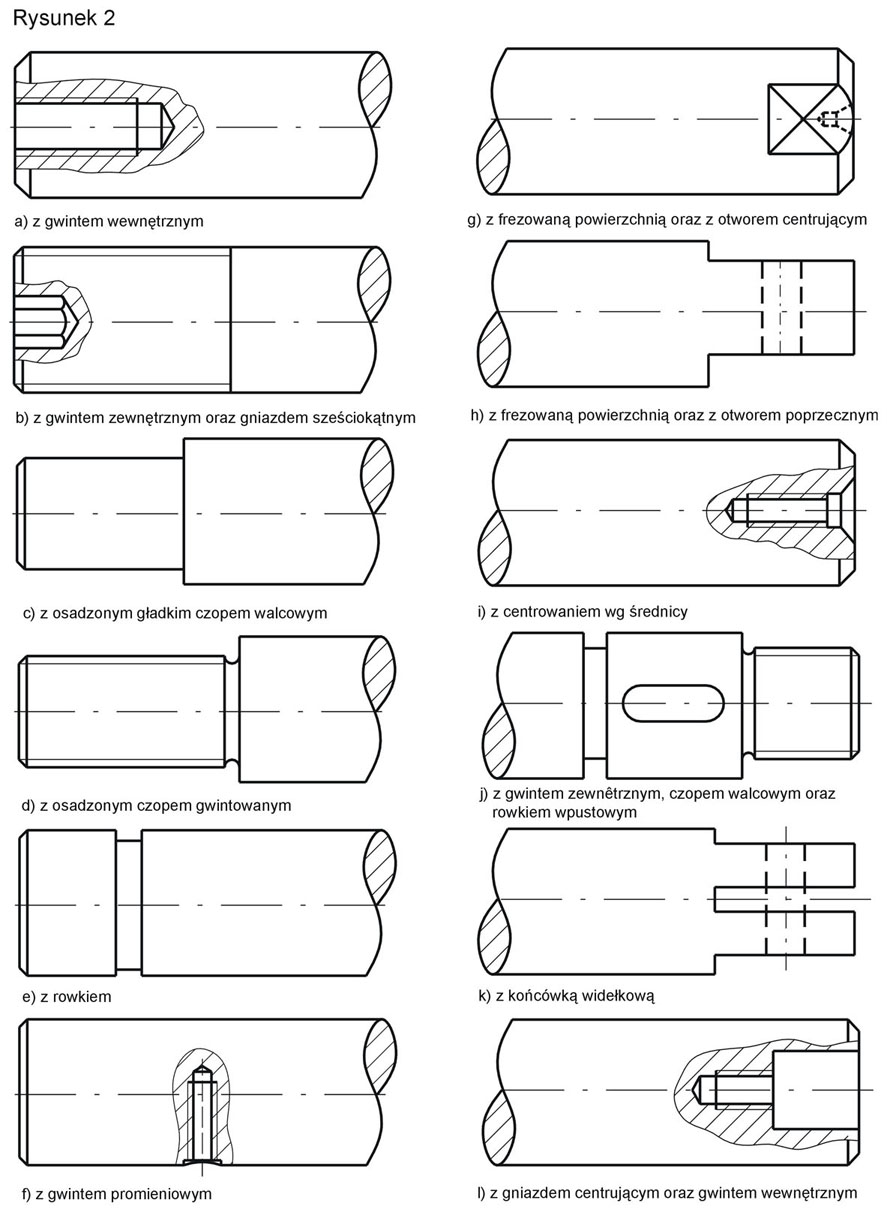

Obróbka czopów końcowych wałów obejmuje otwory centrujące, gwint wewnętrzny lub zewnętrzny, gniazdo sześciokątne, osadzone średnice pasowań, rowki z frezowanymi powierzchniami, otwory poprzeczne z gwintem i bez gwintu jak również końcówki o innych kształtach.
Ponadto elementy wg. rysunku zwłaszcza walce o długości do 7000 mm.

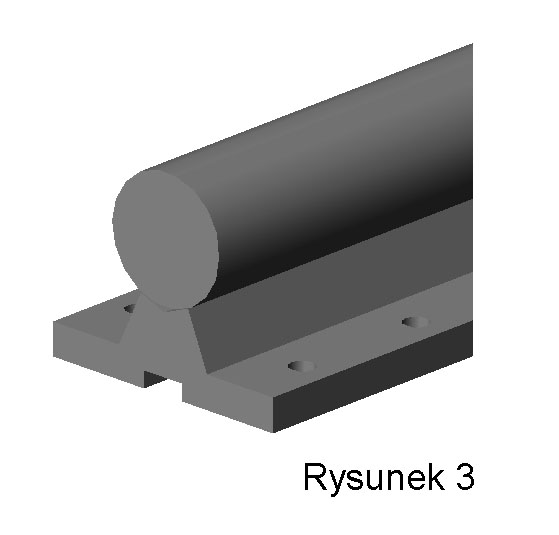

Prowadnice nośne |
Na życzenie dostarczamy wały z otworami promieniowymi zamocowane do podpór.
